| 是否进口：否 | 产地：安徽芜湖 | 品牌：三六机械 |
| 产品类型：三相异步电动机 | 型号：YEZ90L-4 | 极数：4极 |
| 额定功率：2.2kw | 订货号：YEZ | 货号：YEZ90L |
| 额定电压：380V | 额定转速：1410rpm | 产品认证：***-2000 |
| 应用范围：断电保护设备 | 3C额定电压范围：交流36V及以上，1000V以下 | 规格：381*210*210 |
| 是否跨境货源：否 |
YEZ90L-4-2.2kw型锥形转子三相异步电动机
一、产品介绍：
YEZ系列锥形转子三相异步电动机是建筑机械专门配套的电动机，如我公司的JK-1系列施工升降机快速曳引机配备的就是YEZ132M-4型电动机。该型式的电机，属于电磁制动电机。
YEZ90L-4-2.2kw型锥形转子电动机结合电机与制动器于一体，不附加任何电磁设备，具有自动刹车功能，即在切断电源时，依靠转子上压力弹簧产生摩擦力矩制动，可使电机在短时间内停止转动。该电机起动力矩大、制动可靠、可频繁起制动。
YEZ90L-4-2.2kw型起重电动机适用于快速制动与需要频繁制动的场合，也适用于要求起动力矩较大及制动力矩较大的驱动装置，如起重运输机械、机床、生产流水线和其他要求迅速制动的场合中使用。
二、产品结构：
YEZ90L-4-2.2kw型起重电动机为风扇型自冷式，前端盖有连接法兰盘。
定子：定子铁心嵌完线以后，漆浸前进行冲击耐压试验一分钟，经浸漆烘干后成为一个完整体，绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性。电动机的绝缘等级F级。
转子：采用热套工艺将铸铝转子固定在轴上，转子经校正平衡，运转平稳，振动小。
风扇制动轮及风扇罩：电机风扇制动轮采用铸铝合金材料，并配有不含石棉的制动环。风罩由08F钢板拉伸后冲孔制成，风路通畅，外形美观，刚性好。
三、制动原理：
在电源接通时，转子轴向磁拉力克服弹簧力推开制动轮，电机旋转。切断电源，转子在弹簧力的作用下复位，制动环对电机制动而停止运行。
四、主要性能指标：
序号 | 主要参数 | 参数值 | 序号 | 主要参数 | 参数值 | |
1 | 机座号 | YEZ90L-4 | 9 | 制动力矩 | 24 N.m | |
2 | 功率 | 2..2kw | 10 | 安装形式 | IMB5 | |
3 | 极数 | 4极 | 11 | 防护等级 | IP54 | |
4 | 电压 | 380V | 12 | 冷却方式 | 风扇式自冷却 | |
5 | 电流 | 5.6A | 13 | 工作制 | S4-40% | |
6 | 接法 | Y | 14 | 执行标准 | JB/T9008.1-2014 | |
7 | 频率 | 50HZ | 15 | 重量 | 35KG | |
8 | 转速 | 1410r/min |
五、电机安装尺寸图：
*选购时请注意：
本公司的制动电机机座号就是：YEZ90L-4型。电机的法兰盘为国标尺寸。型号中4和4k的区别在于轴伸型式，分为花键和平键。一般来说，7.5kw以下的电机，平键更为通用。如果您对此有疑虑，请务必与客服联系，我们将为您提供准确的外形安装尺寸图供您核对，以免您收到货后，无法正常使用！
请您悉知~
六、电机实物图：

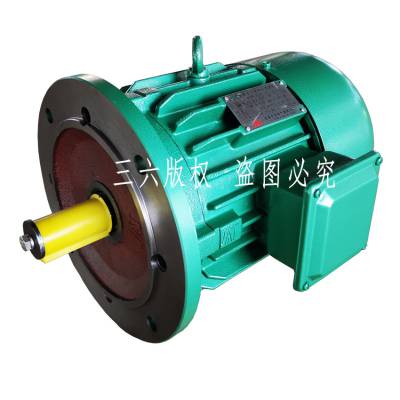

YEZ90L-4k-2.2kw电磁制动电机实物图1
YEZ90L-4k-2.2kw电磁制动电机实物图2
YEZ90L-4k-2.2kw电磁制动电机实物图3
七、运行条件：
1.不允许电机在电压低于360V情况下使用。因电机轴向磁拉力大小与电压平方成正比。如果线路电压低或压降大，电机起动时磁拉力无法克服制动弹簧力，会导致电机无法起动，甚至烧毁电机。
2.不允许电源缺相或三相电压不平衡。电机缺相运行可导致电机发热烧毁。三相电压补平衡度达到1%时，电机空载电流不平衡度可达10%以上，电机不能正常工作。
3.不允许雨淋水冲。雨淋水冲可能使电机键连接处锈死、制动面和制动轮咬合而无法脱开制动状态。
4.不允许电机轴串动受阻时运行。电机轴轴向串动受阻时应停机检查，排除键连接部分锈死、卡死、或咬合故障。如带病运行可导致电机发热烧毁。
5.不允许违反基准工作制或过载运行。电机超过铭牌上规定的断续周期工作制运行、过分频繁起制动或超载运行可致电机发热，严重时电机烧毁。
6.不允许随意乱调锁紧螺母。乱调锁紧螺母可造成电机不能正常工作。如制动弹簧过紧，有可能锁定制动状态；制动弹簧过松，制动失效。
